Отправлено: rybak1964 от 23 Июня 2022, 20:11:10
Будет виден как Samara_AL.
Спутник. Без двух слоев высокого разрешения. 14 атлас -в эмуляторе не видно.
https://1drv.ms/u/s!AgloH12O2PEohNYLgCbhSj7wui6Txw?e=GHGO6U
Скачать и скопировать на microsd всю папку. Кроме спутника там еще два не очень нужных для жизни, но необходимых для корректной работы растра в формате затененного рельефа (нужен) и картинки (для ознакомления и понимания трехслойности).
Куча векторных компонентов. Ненужные отключить в категориях. Вектор охватывает весь ПФО.
Отправлено: rybak1964 от 23 Июня 2022, 23:10:39
https://1drv.ms/f/s!AgloH12O2PEohNZKL-3_LQmM-CQ-pA
Полигоны видны на TI-шке, если выключить затененный рельеф.
Отправлено: rybak1964 от 23 Июня 2022, 23:19:54
Будьте осторожны, свою папочку обязательно зарезервируйте и переименуйте. Эту - скопируйте на microsd. В последующем свои накатанные уже данные вполне можно наложить на общественные с помощью конвертера.
Отправлено: rybak1964 от 23 Июня 2022, 23:36:47
Отправлено: rybak1964 от 27 Июня 2022, 10:44:33
Удалить из папки Samara_AL файлы в именах которых есть TOPO14_SR
Эту папку записать на микросд
https://1drv.ms/u/s!AgloH12O2PEohNZNPxh8-eoC17QtCw?e=YM0fAh
Отправлено: rybak1964 от 22 Июля 2022, 11:13:58
Отправлено: mudzilla от 15 Августа 2022, 19:28:46
Собственно карты.Скачал по вашей ссылке в первом сообщении в этой теме карту.Детализация и точность береговой линии лучше чем в обзорных картах lowrance.Единственное не пойму.При увеличении масштаба до 50 м.на карту накладывается сетка красного цвета.Как ее убрать?Потому что мы на точку встаем при масштабе 50-20 м
Будет виден как Samara_AL....
Отправлено: rybak1964 от 24 Августа 2022, 15:59:54
Отправлено: rybak1964 от 24 Августа 2022, 16:16:51
Отправлено: Gang от 25 Августа 2022, 12:33:53
Отправлено: rybak1964 от 25 Августа 2022, 18:05:48
Отправлено: rybak1964 от 26 Августа 2022, 11:04:00
На мой взгляд, это должно выглядеть следующим образом:
I. Собственно картография.
1) Доступная бесплатная векторная карта Вся Россия сделанная на основе OSM - отдельная рабочая
область Lowrance
2) Выделенная рабочая область с отдельным названием. Задействована под растровые карты. Для
Лориков доступно три слоя. Обычно:
а) Спутниковый снимок высокого разрешения (18 зум САСПланет)
б) Карта до затопления
в) По желанию - любая карта которую хочется иметь на приборе
Все эти слои могут с разной степенью прозрачности накладываться друг на друга. Но они по разному влияют на векторные компоненты.
Каждый из этих слоев состоит из различных зумов. Их так же можно комбинировать друг с другом, например подложить картинку дна при большом увеличении.
II. Отображение глубин.
1) Данные GenesisLive.
а)То что сами нарисовали
б) Данные сообщества Гармин (QD). Отдельная песня. Единственный источник векторных данных о
глубине. То что может быть обработано и использовано в других программах.
Оба этих компонента объединяются в одно целое, где QD используется для предварительной оценки
водоема и как черновик, который будет корректироваться вашими проходами. Разумеется, если данные в этом месте есть.
2) карта глубин сделанная в Рифмастере из вышеуказанных источников. Она статична, более наглядна
чем генезис. Она не испортится и не заглючит в отличии от GL. По мере накопления данных может
уточняться - нужно генерировать заново.
Глубины должны накладываться на карты. Как это происходит? GL накладывается поверх всего - он
сам по себе. Карта глубин Рифа наложится на ту рабочую область с отдельным названием, где у нас
расположены растровые карты. Для наложения в другой рабочей области, скажем, Lowrance, нужно
генерировать копию уже без дескриптора.
В целом, отношение к картам, где раскрашены целые водохранилища у меня скептическое. Что то я не видел у нас на Волге катеров с многолучевыми эхолотами бороздящих водные просторы по промерной сетке с гордо выведенном на борту именем продавца карт:)
Поэтому считаю разумным отталкиваться от своих данных в заветных местах и в целом от открытых данных QD со всеми их косяками, неполным покрытием, отсутствием привязки к уровню воды. Но там точно кто то макал датчик эхолота в воду.
Официальные же данные от брендов бывают не точны за пределами судового хода. Но иметь их тоже не плохо - наверное. Для Навионикса это решается "правильной" карточкой MicroSD. Получается, что все есть на одном приборе.
III. Некоторые векторные компоненты: названия рек, озер, промерная сетка, всякие там береговые линии, прибрежная растительность по версии OSM. Чем то пользуешься, чем то не всегда. Можно включать-выключать.
Отправлено: dima_tomson от 27 Августа 2022, 12:35:22
По ссылкам есть такая трехслойная карта? Ссылок было несколько, скачал но на прибор пока не ставил.
Отправлено: rybak1964 от 28 Августа 2022, 12:42:31
Нужно только зарезервировать свою папку GenesisLive c карточки, чтоб не затереть собственные данные.
Навионикс, естественно, работает только с "правильной" карточкой, но там его и нет.
Отправлено: mudzilla от 13 Сентября 2022, 07:22:37
а как у вас получилось отобразить глубины? это из вашей рисовалки данные или вы как карту поставили и глубины отобразились? у меня карта встала, но глубин не видно. все меню истыкал, но такого вида как у вас (отражение глубин) не получается. или глубины из второй ссылки нужно внутрь первой папки с картой внести? или просто рядом две папки на микросд должны быть?Скачал файлы их ссылок из первого и второго сообщения в этой теме.
Отправлено: Gang от 13 Сентября 2022, 08:57:05
Скачал файлы их ссылок из первого и второго сообщения в этой теме.
все, сообразил. просто отрисованных глубин в моем месте нет. а когда начал другие места на карте рассматривать, обнаружил что 3 затон весь отрисован по глубинам ))
Отправлено: rybak1964 от 14 Сентября 2022, 13:16:36
Давайте вернемся к началу.
Исходные данные. Карта глубин сделана по данным сообщества QD в программе Рифмастер. Имеет формат АТ5 Атлас 12. Содержит векторные данные: а) цветные полигоны глубин б) линии изобат с цифрами глубин, в) береговую линию.
Ее можно наложить на различные подложки.
Базовый вариант.
Наложение на векторную карту Вся Россия с рутрекера. Эта карта сделана без дескриптора. Что бы ее включить нужно выбрать в меню эхолота карты Lowrance.
Подразумевается, что на карточке нет никаких других самодельных растровых карт сделанных без дескриптора (т.е. видимых при выборе в меню - Lowrance). Это связано с тем, что отображение цветных полигонов на ТI-шке хитро связано с режимом генерации растровых карт. Поэтому наведем на карточке эхолота порядок. Оставим в рабочей области Lowrance только векторные данные.
Вся Россия Запад
https://1drv.ms/u/s!AgloH12O2PEohNQBDMloP8gUTm6dww?e=WZJOIR
Карта глубин для наложения на нее
https://1drv.ms/u/s!AgloH12O2PEohNhlu-HzA039sc0VFw?e=YP4eiI
Отправлено: rybak1964 от 26 Сентября 2022, 23:05:54
Выводы.
1. Навионикс. Есть и есть. Запас карман не тянет. Глубины по руслу похожи.
2. Lowrance вся Россия Запад. Есть и есть. Пару раз включал на ярком солнце. Плюс карта глубин из Рифа в альтернативной раскраске. И как-бы страховка-или черти занесут за пределы растра, или сам растр в неподходящий момент подведёт. Но глюк. В последней версии вода при значительном приближении пропадает.
3. Спутник Bing18 зум Sasplanet в rezolution 1-256 IMC основной рабочий инструмент.
4. Если мешает раскраска глубин, то она отключается включением затененного рельефа. Под неё задействован амеровская военная карта 50-х годов. Привязка и точность так себе, но лучшего до затопления нет.
5. Если на ней мешает куча линий изобат из карты глубин рифмастера, то они убираются включением третьего растрового слоя-лоция ВВП. Собственно, задал ему полную прозрачность. Так как информативность малая. Можно посмотреть из любопытства, но основное назначение-выключить весь вектор одной кнопкой.
6. Итак. Приоритеты.
Спутник высокого разрешения-95%
Америкосовская карта до затопления-4%
ВВП - 1%
7. В чем хитрость?
На весь этот растр наложены два векторных модуля.
А) OSM- береговые линии, границы и раскраска воды и камыша, названия, водные пути и прочая хрень.
Б) карта глубин Рифмастера-линии изобат и раскрашенные полигоны глубин. Вот для их о отображения - скрытия и нужны три слоя разного растра.
Отправлено: dima_tomson от 21 Ноября 2022, 22:24:14
Правильно понял ..поставить карты из сообщения от 14.09!? Все остальное снести. Оставить дженезис только.
Отправлено: ВладимирTLT от 23 Ноября 2022, 09:54:17
Добрый вечер!Да....
Правильно понял ..поставить карты из сообщения от 14.09!? Все остальное снести. Оставить дженезис только.
Спутник кстати конечно мал в разрешении. А так прикольно...
Отправлено: rybak1964 от 24 Ноября 2022, 21:45:06
Давайте для упрощения введем в обиход такое понятие как рабочая область.
На экране эхолота в меню выбора карт выглядит как отдельная строка.
Есть 2 области заданные производителем:
1. Lowrance
2. Navionics. Только для этой программы. Интересна лишь в случае если у Вас есть microSD от китайца с алиэкспресс с определенным CID. На русфишинге кто то публиковал CID и ссылку для скачивания навионикса. Были поблагодарившие - значит все рабочее.
Рабочая область Lowrance нам интересна тем, что при ее выборе отражаются самодельные карты. Это карты созданные программой IMC - Insight Map Creator. Причем созданные без так называемого дескриптора -названия карты. Как правило, никто при публикации своих карт не заморачивается обеспечить ее видимость по отдельной строке в меню. Поэтому если писать на карточку все карты что попадут под руку в этой самой рабочей области может образоваться кавардак из наложенных друг на друга данных.
Тот пример карты, что у меня выложен, виден в эхолоте как Samara_AL. И с другими картами не пересекается в принципе. На самом деле это не карта для использования, это заготовка. Для понимания того как это должно работать в принципе. А принцип тут простой - модульность данных. Каждый компонент можно заменить на свой. Можно добавить данные к имеющимся.
Простой пример. Как сказал уважаемый Владимир TLT, спутник маловат по разрешению. Ну да, там Resolution 4 в IMC. Нужно больше? Делаем недостающие слои (SASPlanet -> tiff) 18 зум
Параметры генерации в IMC
Atlas options -> Atlas Description - M = Samara_AL | D =
Atlas options -> Project Based Namig - галочка (имя папки будет включено в имя выходного файла)
Raster Options -> Filter Alpha=1
Raster Options -> Satellite Imagery
Resolution 1-2
Полученные файлы прямо как есть в папке так и бросаем на карточку. И видим, что в том районе что делался разрешение стало приличным. Без изменения остальных данных. Просто дополнилось.
Как то:
Вот уже не пример, а рабочий инструмент: Спутник Bing 18 зум Саспланет. Печерское -Заволжье.
https://1drv.ms/u/s!AgloH12O2PEohNla_CyljuhL_7CEnQ?e=g3ZLGn
Большинству Сызранцев вообще больше ничего не надо:)
Ну, кроме карты глубин и слоя GL.
Отправлено: rybak1964 от 13 Мая 2023, 21:39:30
Отправлено: rybak1964 от 29 Июня 2023, 07:24:47
Покрытие: ГЭС - Чагра.
Источник глубин - сообщество Гармин QD. В районе Башмака + собственные данные.
Три растровых слоя.
1. Спутник высокого разрешения. Саспланет 18 зум. Спутник Bing.
2. Карта глубин в растре (затененный рельеф). Картинка по типу Glive, только не для андроида, а для эхолота.
3. Карта до затопления - американская древняя карта 1958г.
Векторные данные:
Основное. Цветные полигоны глубин + изобаты. Накладываются на первые два растровых слоя.
Дополнительно - данные OSM-названия речек, озер, береговые линии, различные цвета воды (удобно при ярком солнце).
Покрытие глубин QD не сплошное - где гарминоводы прокатились - там и есть. Ошибки тоже встречаются. Но в любом случае, там где есть картинка глубин - датчик эхолота в воду кем то опускался. Из пальца ничего не высосано.
На условиях конфиденциальности возможно добавление ваших глубин на вашу копию карты.
Кому интересно закрыть вопрос с картографическим обеспечением своего эхолота в указанном районе - пишите в личку.
Отправлено: rybak1964 от 29 Июня 2023, 11:27:53
Карта амеровская и лоция с наложенным спутником.
Векторные прибамбасы.
Установите на микросд эхолота.
Подразумевается, что бесплатная OSM у вас уже стоит.
https://cloud.mail.ru/public/yU89/AyGHrxn3c
Отправлено: rybak1964 от 29 Июня 2023, 17:42:04
Отправлено: rybak1964 от 30 Июня 2023, 10:19:37
https://cloud.mail.ru/public/nKCT/QVqwHfMwz
Отправлено: rybak1964 от 30 Июня 2023, 20:07:11
Отправлено: rybak1964 от 30 Июня 2023, 21:14:39
Можно скачать и посмотреть как выглядит на экране эхолота.
https://cloud.mail.ru/public/Bhfc/w3dXAQuxX
Отправлено: dima_tomson от 30 Июня 2023, 22:39:34
Отправлено: rybak1964 от 30 Июня 2023, 23:34:12
Отправлено: rybak1964 от 30 Июня 2023, 23:53:56
Отправлено: rybak1964 от 15 Июля 2023, 00:47:04
Отправлено: rybak1964 от 16 Июля 2023, 22:18:16
Давайте попробуем просто картинку.
Копируем на карточку. Видим в списке карт симап. Переходим на него, включаем затененный рельеф.
https://cloud.mail.ru/public/RVwU/h9WugLn3M
Отправлено: dima_tomson от 16 Июля 2023, 23:40:38
Не все понятно.
В этом наборе какие карты?
Отправлено: rybak1964 от 17 Июля 2023, 10:39:31
Отправлено: rybak1964 от 17 Июля 2023, 11:07:38
1. Данные пользователей. Логи или GL.
2. Данные из сообщества QD гарминоводов.
Оба источника содержат достаточно много ошибок. Выявить и устранить их невозможно. Но картинку в целом они дают. С большими дырами где данных нет.
Возникает вопрос. А почему на куче продающихся карт все красиво и глубины есть везде?
3. Третий источник - взломанные официальные карты.
C-map - очень вероятно.
У меня этих данных нет. Да и не нужны они как заплатку. Проще китайцев взять флешку с сидом и видеть всю официалку, чем гадать где что.
Отправлено: rybak1964 от 18 Июля 2023, 08:57:46
Свои логи я просто добавляю к уже имеющимся данным. Без какой то коррекции по уровню воды если отличия небольшие. Проще выкинуть явно дефектный участок оставив дырку на карте. Сделать идеально точную карту практически невозможно без глобального подхода. А его нет и в обозримом будущем не предвидится. Поэтому сборная солянка.
Не секрет, что Рифмастер сильно тормозит при при обработке значительных площадей. Для обхода этого я разбил акваторию на ряд квадратов.Обработка каждого занимает в пределах 20 минут. Генерация сводной векторной карты (полигоны, линии изобат) из обновленных и старых данных - минуты. Да, генерация растра затененного рельефа на всю область занимает несколько часов на старом компе. Но эта картинка больше для услады глаз - плавные переходы цветов, затенение неровностей, ям. И закрывается свежим вектором.
Отправлено: rybak1964 от 18 Июля 2023, 09:50:52

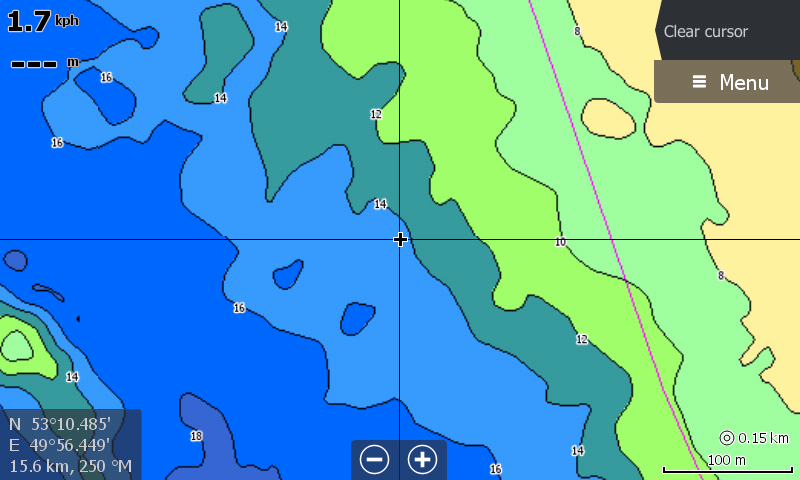

Исходные данные. Почти сплошные линии - логи SL2, линии как бы ступеньками - данные GL, Рассеянные облачка точек - данные QD.
Картинка из них.
Затененный рельеф (без наложенных линий изобат)
Вектор - полигоны, линии.
Отправлено: rybak1964 от 03 Сентября 2023, 20:42:02
в корень карточки
https://cloud.mail.ru/public/GGc9/YKxyKTypG
Отправлено: rybak1964 от 06 Сентября 2023, 21:58:51
Будете в районе Дубовского, посмотрите глубины QD
https://cloud.mail.ru/public/ZKuy/t4qSPu4aS
Для коррекции лучше писать логи в формате файла slg.
Отправлено: rybak1964 от 24 Декабря 2023, 11:29:40
Коллега с русфишинга VadimK60
В этом сообщении напомнил об альтернативе-близнеце ActivCapitan.
https://www.rusfishing.ru/forum/threads/garmin-activecaptain.501138/post-19491235
У меня работает эта APK.
https://cloud.mail.ru/public/E2Ku/NbdmyoXzm
Отправлено: Foxcub от 24 Декабря 2023, 16:22:33
на своем обычном смартофне..)
Отправлено: Дед от 24 Декабря 2023, 16:54:09
Лично я использую https://dapdrift.ru/Добрый день .Посмотрел карту по вашей ссылке. Вопрос - идешь на лодке
на своем обычном смартофне..)
видно свое местоположение? Карты платные , вот поэтому интересуюсь.
И на сколько реально соответствует дествительности?
Заранее спасибо.
Отправлено: ВладимирTLT от 24 Декабря 2023, 18:24:57
И на мой взгляд гораздо нагляднее...
Отправлено: Иван от 24 Декабря 2023, 21:05:06
Как называется?
Отправлено: ВладимирTLT от 24 Декабря 2023, 22:27:24
ВладимирTLTGLive - карты глубин
Как называется?
https://vk.com/waterscan
Отправлено: Иван от 24 Декабря 2023, 22:53:01
Отправлено: ВладимирTLT от 24 Декабря 2023, 23:12:40
20к за самару как по мне переборДело такое....
Сравнивали с пацанами приложения по точности. ДапДрифт довольно не точен.ДжиЛайф постоянно обновляет карты,есть возможность переноса точек.Ждем еще одну фичу-синхронизация по nmea2000.Правда как это будет реализовано пока не знаю.Но разраб работает.Обещал допилить.
Отправлено: rybak1964 от 25 Декабря 2023, 11:03:19
Я так понимаю, Джилайф у Вас есть?
Давайте проверим мой тезис, что в основе всех этих чудесных поделок лежат источники:
1. QD
2. Данные пользователей (ну, шикарная идея - платим деньги (якобы, скидка) за свои же логи)
3. Возможно, вскрытые АТ5 от C-Map
На скрине видно, что немного данных к QD добавлено.
Интересно посмотреть "глухие" по QD места - Сызрань и ниже, район Тольятти.
Отправлено: rybak1964 от 25 Декабря 2023, 12:12:09
Раскраска - какую задашь, это понятно.
Красивая картинка, но вопрос о соответствии спутнику возник.
Главное отличие - если там где нужно прорисовано плохо, то свои логи корректируют картинку.
Отправлено: Foxcub от 25 Декабря 2023, 12:55:22
Добрый день .Посмотрел карту по вашей ссылке. Вопрос - идешь на лодкеДа, видишь свое положение на воде по gps, . Т.е. без эхолота видно глубину.
видно свое местоположение? Карты платные , вот поэтому интересуюсь.
И на сколько реально соответствует дествительности?
Заранее спасибо.
Я был от Ширяево до студеного оврага - точно примерно нормальная во всяком случае ямки бровки и рельеф совпадают, не совпадение было только по глубине.
Мой эхолот показывал на метр мельче. Но это и понятно, ибо промеры делались при другом уровне Волги.
Главное рельеф совпадает.
За карты заплатил, тем более там не дорого.
Отправлено: rybak1964 от 25 Декабря 2023, 13:20:47
Карты на телефоне или в эхолоте? Какой эхолот?
Отправлено: Foxcub от 25 Декабря 2023, 13:33:42
Foxcub
Карты на телефоне или в эхолоте? Какой эхолот?
Карты на телефоне Андроид
Эхолот без карт.
Отправлено: ВладимирTLT от 25 Декабря 2023, 18:13:56
ВладимирTLTИгорь,вечер добрый.
Я так понимаю, Джилайф у Вас есть?
Давайте проверим мой тезис, что в основе всех этих чудесных поделок лежат источники:
1. QD
2. Данные пользователей (ну, шикарная идея - платим деньги (якобы, скидка) за свои же логи)
3. Возможно, вскрытые АТ5 от C-Map
На скрине видно, что немного данных к QD добавлено.
Интересно посмотреть "глухие" по QD места - Сызрань и ниже, район Тольятти.
Да все верно.Разработчик конечно использует данные КвикДро и отрисовки ГЛ, скомпелированные с пары десятков приборов. Вскрытый С-Мар-не знаю,это дело разработчика.
Недавно обновили Куйбышевское,напротив Тольятти-есть конечно пробелы,но весной летом можно дорисовать...
Сызрань у меня до Паньшино по моему... Я дальше все равно не ходил....
Отправлено: ВладимирTLT от 25 Декабря 2023, 18:20:09
Места дикие....
Отправлено: rybak1964 от 04 Марта 2024, 18:57:31
Отправлено: rybak1964 от 07 Марта 2024, 19:47:52
Напомню. Карта 1953г. Студенты рисовали. Наверняка такие же студенты отсканировали и привязали:). Но нынешние бл..ди торгуют не моргнув глазом:)
Отправлено: rybak1964 от 09 Апреля 2024, 22:10:59
Отправлено: ЕвгеНск от 08 Августа 2024, 12:28:07
Отправлено: mudzilla от 08 Августа 2024, 13:09:41
Привет всем, подскажите, в данный момент еду брать фску, новую, продают без карт, настройка карты 5000 и при этом карта в подарок, вопрос такой, а могу я купить эту карту сам и настроить её? Если да, то по деньгам будет сколько? Эхолот первый, опыта нетНадо знать что за карта и у кого брать.А настраивается не карта а эхолот и рисовалка в эхолоте Генезис Лайв.
Можно в этой теме скачать подложку и потом самому рисовать.Это бесплатно будет.Мы ничего не покупали.Ну а так в принципе если карта хорошая,то можно купить и сразу пользоваться прибором.
Отправлено: ВладимирTLT от 08 Августа 2024, 18:59:21
Привет всем, подскажите, в данный момент еду брать фску, новую, продают без карт, настройка карты 5000 и при этом карта в подарок, вопрос такой, а могу я купить эту карту сам и настроить её? Если да, то по деньгам будет сколько? Эхолот первый, опыта нетЕсть базовая карта-чаще всего ее бывает достаточно. Можно купить отдельно карту СиМАП-она не настолько подробна,но можен тоже неслабо помочь в ориентировании на воде....
Но это не стоит 5 тыр...
Отправлено: ЕвгеНск от 25 Октября 2024, 22:42:52
Зарегистрировал прибор на сайте симап, скачал карту, закинул в прибор, плюс кинул файлы создателя этой группы.
(https://i.postimg.cc/Rh2kB2QS/1000009860.jpg) (https://www.samarafishing.ru/board/go.php?url=aHR0cHM6Ly9wb3N0aW1nLmNjL0pIYzYzNjJ2)
(https://i.postimg.cc/rsy6jSyT/1000009891.jpg) (https://www.samarafishing.ru/board/go.php?url=aHR0cHM6Ly9wb3N0aW1nLmNjL216bjYyMUZw)
Отправлено: mudzilla от 25 Октября 2024, 23:27:43
