В довесок к отчету http://www.samarafishing.ru/board/index.php?topic=33429.msg478070#msg478070

Подробнее...

Подробнее...

[румпель]

В итоге поставил датчик LSS вот так:

Правильнее ниже и правее,под реданом, но так безопаснее для датчика.

[Сергей Герман]

Предлагаю записывать эхограммы и меняться! Забацаем лоции в структуре!
PS Тоже доволен как слон от такой интерпретации структуры.

[HeOn]

Апну тему.

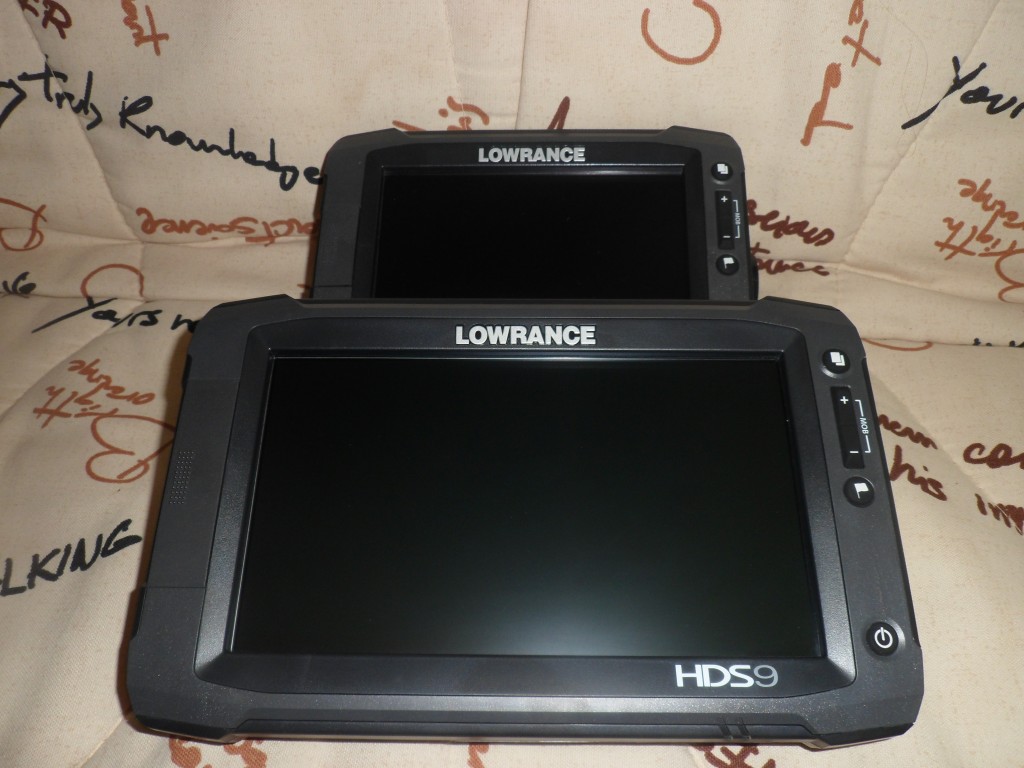

Прокачал свой Touch до 9ки.
Функционал при большем размере экрана тот-же. Отличия: 2 порта Ethernet и 2 гнезда для карт памяти. Но покупал не из-за этого. Самое главное размер экрана.
Будем тестировать.

Подробнее...

Подробнее...

[HeOn]

Обзор "Преимущества технологии Lowrance StructureScan в джиговой ловле"

Подробнее...

Читабельный текст:
http://lowrance-eholot.ru/articles/52-lowrance-structurescan-jig-fishing.html

Картинки в высоком качестве:
https://spinningline.ru/p-tackleinside/2014/04/17/preimuschestva-lowrance-structurescan-4330

[Йожъ]

Сергей! Спасибо! Отличная понятная статья!

[HeOn]

Сергей! Спасибо! Отличная понятная статья!

Спасибо, Саш! Рад что понравилась.

[D-MON]

Добавлю немного инфы по поводу установки датчика. Пригодится тем, кто хочет прикрепить датчик структурника к днищю лодки. После сезона эксплуатации лодки, которая стоит на лодочной станции, обнаружилась то, что погруженные в воду части лодки обрастают водорослями и ракушкой. Также обрастают датчики эхолота и структурника. Поэтому перед выездом приходилось перегибаться через транец и губкой чистить их. Как такую манипуляцию проделать с датчиками, прикрепленными к днищу лодки, я не представляю.

[ALL]

Отличная статья с точки зрения практического пользователя. А вот на официальном сайте дистрибьютера хотелось бы прочитать про принципы работы чуть поподробнее. Что-то вроде: "изображение выстраиваемое боковым датчиком структурсканера получается в результате приема отраженных сигналов от подводных объектов. Алгоритм сканирования следующий. Каждый боковой датчик снабжен 6 (?) головками поочередно посылающими луч 8град(?)  в определенном направлении, с пиковой мощностью..(?) После приема отраженных сигналов строится вертикальный ряд точек..." ну и т.д. А вот практический вопрос. Кто знает как соотнести текущую мощность (RSI), которая указывается в паспорте с током и соответственно с амперочасами аккумулятора? Уж больно большие значения мощности приводятся.

[HeOn]

Отличная статья с точки зрения практического пользователя. А вот на официальном сайте дистрибьютера хотелось бы прочитать про принципы работы чуть поподробнее. Что-то вроде: "изображение выстраиваемое боковым датчиком структурсканера получается в результате приема отраженных сигналов от подводных объектов. Алгоритм сканирования следующий. Каждый боковой датчик снабжен 6 (?) головками поочередно посылающими луч 8град(?)  в определенном направлении, с пиковой мощностью..(?) После приема отраженных сигналов строится вертикальный ряд точек..." ну и т.д. А вот практический вопрос. Кто знает как соотнести текущую мощность (RSI), которая указывается в паспорте с током и соответственно с амперочасами аккумулятора? Уж больно большие значения мощности приводятся.

Такое подробное описание технологии не встречал.
По току смотрите в мануале к аппарату. Вот например для HDS Gen2 Touch:

[HeOn]

Информация по экранам моделей Touch.

Используется технология S-Cap.

Ссылка на англоязычное описание http://www.chsmith.com.au/Wiki/S-Cap.html с длинным списком аппаратов разных фирм сделанных по этой технологии.

Кратко. Это поверхностно-ёмкостный тип экрана, использующий физические свойства человеческого тела, а именно электрическую емкость. По поверхности экрана протекает ток, и даже при легком касании, ток меняется. По изменению тока аппарат высчитывает где прикоснулся пользователь. Экраны не реагируют на прикосновения в перчатках.

Экраны можно калибровать, для точной реакции аппарата на прикосновение. Такая сервисная функция доступна через комбинацию нажатых клавиш при включении аппарата.

7 и 9 дюймовый экраны имеют разрешение 800х480, 12 дюймовый - 1280х800. 9 дюймовый экран, помимо размера, отличается чуть более высокой яркостью.

[HeOn]

Монтаж StructureScan на надувную лодку ПВХ

http://spinningline.ru/p-tackleinside/2014/05/22/montazh-structurescan-na-naduvnuyu-lodku-pvh-4583

[gm.h63]

 Кину свои пять копеек...Для крепления датчика DSI также использую держатель "сурикат". Мне не очень понравилась комбинация штатного набора крепежа датчика эхолота и переходников "суриката" - как на фото получается довольно громоздко, доп. сопротивление и фонтан брызг:

 Немного переделал штатный кронштейн датчика - отрезал лишнее + проделал одно отверстие под болт "суриката":



[morozzz]

Я фонтан брызг убрал подняв откидную часть на одно отверстие.

[HeOn]

К слову, на датчиках сонара и DSI у Lowrance уже предусмотрена противоударная функция. Нужно только правильно установить. Сурикаты не радуют надежностью. Обязательно нужно крепить анкер поперечным болтом.
