Карта для Lowrance Ti (2). Самарская область. ГЭС - Переволоки.

[rybak1964]

Собственно карты.
Будет виден как Samara_AL.
Спутник. Без двух слоев высокого разрешения. 14 атлас -в эмуляторе не видно.
https://1drv.ms/u/s!AgloH12O2PEohNYLgCbhSj7wui6Txw?e=GHGO6U
Скачать и скопировать на microsd всю папку. Кроме спутника там еще два не очень нужных для жизни, но необходимых для корректной работы растра в формате затененного рельефа (нужен) и картинки (для ознакомления и понимания трехслойности).
Куча векторных компонентов. Ненужные отключить в категориях. Вектор охватывает весь ПФО.

[rybak1964]

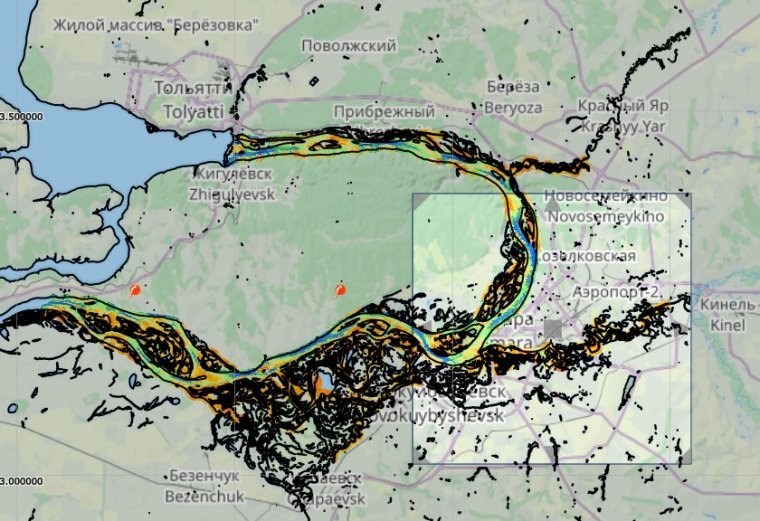

Глубины. Использованы данные гарминовского сообщества. Рисовалка Quickdraw. С тем покрытием что есть, и со всеми косяками (яма за 50м на входе в проток Старая Волга). Короче, "как есть".
https://1drv.ms/f/s!AgloH12O2PEohNZKL-3_LQmM-CQ-pA

Полигоны видны на TI-шке, если выключить затененный рельеф.

[rybak1964]

Ну и то, что более привычно - данные для рисовалки Genesislive.
Будьте осторожны, свою папочку обязательно зарезервируйте и переименуйте. Эту - скопируйте на microsd. В последующем свои накатанные уже данные вполне можно наложить на общественные с помощью конвертера.

[rybak1964]

Если нужна более чёткая картинка спутника или другая зона покрытия - пишите. Для тех кто ходит в границах квадрата-уже есть самое необходимое.

[rybak1964]

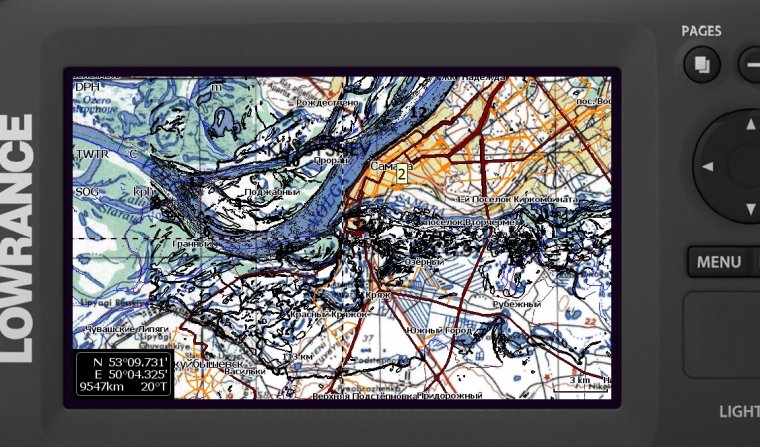

Заменил мусорные карты в формате затененного рельефа на условно полезную америкосовскую 50-х годов.
Удалить из папки Samara_AL файлы в именах которых есть TOPO14_SR
Эту папку записать на микросд
https://1drv.ms/u/s!AgloH12O2PEohNZNPxh8-eoC17QtCw?e=YM0fAh

[rybak1964]

Освободилась карточка 32 Гб с разделом под известную программу на букву N. Ну и Самарские карты соответственно.

[mudzilla]

Собственно карты.
Будет виден как Samara_AL....

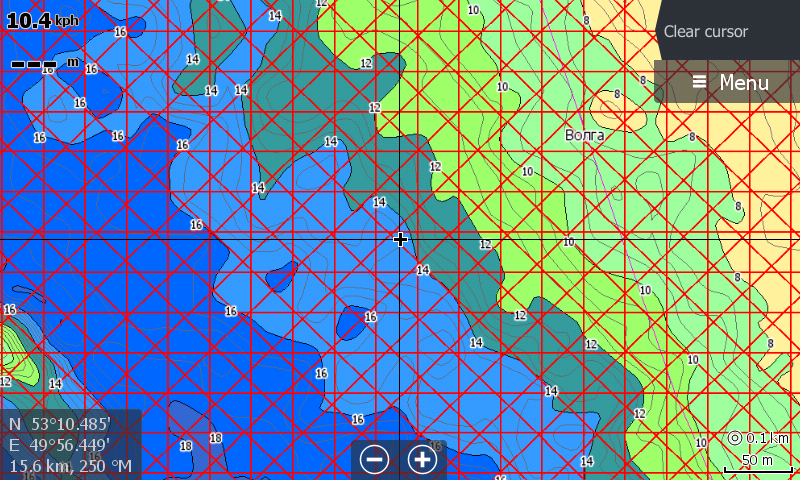

Скачал по вашей ссылке в первом сообщении в этой теме карту.Детализация и точность береговой линии лучше чем в обзорных картах lowrance.Единственное не пойму.При увеличении масштаба до 50 м.на карту накладывается сетка красного цвета.Как ее убрать?Потому что мы на точку встаем при масштабе 50-20 м

Подробнее...

Подробнее...

Разобрался.В настройках карты . Низкая детализация.Сетка появляется при увеличении масштаба более 20м.Теперь можно пользоваться.

[rybak1964]

Не совсем верно. Это векторный слой для отрисовки по правилам - с определенной дистанцией параллельными галсами.  В обычной жизни их все нужно выключить в параметрах карты - так и называется сетка. А когда нужно -включить линию с нужным углом, а не все скопом.

[rybak1964]

А если не нужна совсем, то удалить с карточки файл АТ5 с подходящим названием

[Gang]

на ФСку встанет эта карта?

[rybak1964]

да

[rybak1964]

Если оценивать ситуацию в целом, то речь идет не о какой то отдельной карте, которую можно прибить на стену гвоздями и любоваться. Я предлагаю комплексный подход к картографическому обеспечению картплоттера где все компоненты могут взаимодействовать друг с другом.
На мой взгляд, это должно выглядеть следующим образом:
I. Собственно картография.
 1)  Доступная бесплатная векторная карта Вся Россия сделанная на основе OSM - отдельная рабочая
     область Lowrance
 2) Выделенная рабочая область с отдельным названием. Задействована под растровые карты. Для
     Лориков    доступно три слоя. Обычно:
     а) Спутниковый снимок высокого разрешения  (18 зум САСПланет)
     б) Карта до затопления
     в) По желанию - любая карта которую хочется иметь на приборе
Все эти слои могут с разной степенью прозрачности накладываться друг на друга. Но они по разному влияют на векторные компоненты.
Каждый из этих слоев состоит из различных зумов. Их так же можно комбинировать друг с другом, например подложить картинку дна при большом увеличении.
II. Отображение глубин.
    1) Данные GenesisLive.
       а)То что сами нарисовали
       б) Данные сообщества Гармин (QD). Отдельная песня. Единственный источник векторных данных о
       глубине. То что может быть обработано и использовано в других программах.
      Оба этих компонента объединяются в одно целое, где QD  используется для предварительной оценки
      водоема и как черновик, который будет корректироваться вашими проходами. Разумеется, если данные  в этом месте есть.
    2) карта глубин сделанная в Рифмастере из вышеуказанных источников. Она статична, более наглядна
     чем генезис. Она не испортится и не заглючит в отличии от GL.  По мере накопления данных может
     уточняться - нужно генерировать заново.
     Глубины должны накладываться на карты. Как это происходит? GL накладывается поверх всего - он
    сам по себе. Карта глубин  Рифа наложится на ту рабочую область с отдельным названием, где у нас
     расположены растровые карты. Для наложения в другой рабочей области, скажем, Lowrance, нужно
     генерировать копию уже без дескриптора.
В целом, отношение к картам, где раскрашены целые водохранилища у меня скептическое. Что то я не видел у нас на Волге катеров с многолучевыми эхолотами бороздящих водные просторы по промерной сетке с гордо выведенном на борту именем продавца карт:)
Поэтому считаю разумным отталкиваться от своих данных в заветных местах и в целом от открытых данных QD  со всеми их косяками, неполным покрытием, отсутствием привязки к уровню воды. Но там точно кто то макал датчик эхолота в воду.
Официальные же данные от брендов бывают не точны за пределами судового хода. Но иметь их тоже не плохо - наверное. Для Навионикса это решается "правильной" карточкой MicroSD. Получается, что все есть на одном приборе.
III. Некоторые векторные компоненты: названия рек, озер, промерная сетка, всякие там береговые линии, прибрежная растительность по версии OSM. Чем то пользуешься, чем то не всегда. Можно включать-выключать.

[dima_tomson]

Добрый день!
По ссылкам есть такая трехслойная карта? Ссылок было несколько, скачал но на прибор пока не ставил.

[rybak1964]

А что ее ставить то? На сд записал и посмотрел на эхолоте. Это всего лишь образец. Не помню - там по моему и спутник без высокого разрешения - чтоб гигабайты не качать. Для понимания как это выглядит и работает. Если у вас уже есть какая то карта - они не пересекутся - у моей другой дескриптор - Samara_AL. Многослойность для растровых карт - вещь условная. Приличной карты до затопления по району саратовского водохранилища найти не удалось. А карта для американского бомбардировщика - так себе для рыбалки. Поэтому реально пользуешься только спутником. Топографические карты не стоят того, чтоб держать их в растровом формате. Практически вся информация есть в бесплатной векторной на основе OSM Вся Россия. Лоция Волга-Кама тоже не ахти. И нарисована кривовата и глубины - так себе. Если нужна навигационная информация - то Навионикс. Он и глубины имеет того же уровня - в основном с советских карт. Что перекрывает раскраски встречающиеся в продаже - они с них и нарисованы.
Нужно только зарезервировать свою папку GenesisLive c карточки, чтоб не затереть собственные данные.
Навионикс, естественно, работает только с "правильной" карточкой, но там его и нет.

[mudzilla]

а как у вас получилось отобразить глубины? это из вашей рисовалки данные или вы как карту поставили и глубины отобразились? у меня карта встала, но глубин не видно. все меню истыкал, но такого вида как у вас (отражение глубин) не получается. или глубины из второй ссылки нужно внутрь первой папки с картой внести? или просто рядом две папки на микросд должны быть?

Скачал файлы их ссылок из первого и второго сообщения в этой теме.
