икада из винчестера (HDD)

Чертежик нарыл в интернете.
Самое сложное разобрать винт. Вернее снять оттуда диск. Он зараза на хитрых винтиках с внутренним миллипизерным шестигранником.

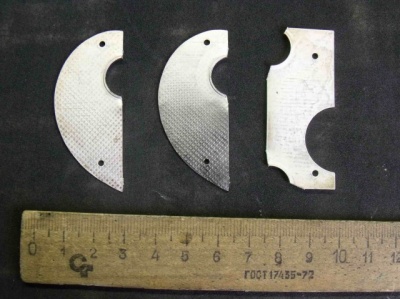

Итак, вырезаем пилой по металлу согласно чертежа заготовки. напильником обрабатываем отверстия сверлим. Причем в месте установки груза сверлим дополнительные отверстия для крепления груза.
Крепить можно по разному. Я склоняюсь к двум способам. Свинцовые заклепки и литой груз.
С заклепками понятно.
Литые грузы лью в силикон. На одном из форумов есть моя статья по этому поводу.
http://salapin.ru/article652.html
Модель изготовил из пластика и пластилина.

После отливки обрабатываем грузики напильником. Настраиваем короче. В принципе если угол между горизонтом линией проведенной по центру лепестка будет 15 градусов, цикада должна заработать. Понятно цикада должна быть подвешена за первое верхнее отверстие

кстати винт занедорого отдам если что))

[Gonsales]

Не зря я оставил диски, когда винты разбирал в поисках шаговых моторчиков.
Спасибо за подробное описание процесса изготовления.

[GerrMess]

Материал слишком дефицитный. Ну где я столько жестких дисков наберу от компа, что бы продавать? так что делаю только для себя. Сорри.

с дисками, точнее с блинами, проблем нет

[yeti]

А металл у дисков какой? ЧЕМ ЗАМЕНИТЬ?
Похоже на алюминий покрытый никелем.  Нет?

[Sergey_A.]

А металл у дисков какой? ЧЕМ ЗАМЕНИТЬ?
Похоже на алюминий покрытый никелем.  Нет?

Диски из алюминиевого сплава. Покрытие? Непонятное. Но блестит.

Собственно заменить можно чем угодно. Сталь нержавеющая, латунь...и т.д.
Главное что бы лепесток был достаточно жестким.

[GerrMess]

так мне винты потрошить?

[yeti]

Судя по форме, весу и точке крепления лески - эта цикада предназначена для ловли с лодки на глубине. В других условиях (малая глубина и ловля с берега) - она будет пахать дно как плуг.  В Охоте и Рыбалке показывали похожую - только она была цельнолитая:  то ли из олова то ли из свинца (в воде не поймёшь).Угол наклона лески был более 60 градусов к горизонту. Может действительно их проще отливать целиком?

[Vlant]

Может действительно их проще отливать целиком?

Скорее всего чисто свинцовые или оловянные будут мягковаты, да и тяжеловаты. Я не мудровал с дисками, а делал из чего попало - нержавейка, латунь, старые монеты СССР, даже из аллюминия пробовал. На огрузку использовал свинец и медные полоски на клепках.
 Т.к. не люблю (лень) наводить лишнюю красивость, то до шедевров, как у Сергея не доходил, но почти все размеры рабочие.  Отверстий делал побольше и подбирал точку крепления на воде.
ИМХО ... Лучше других работают нержавейка и латунь.

[sage]

Красивые штуки, жаль ими дно украшать

[Leha]

Ну не факт. Материал довольно легкий. Весна покажет кто где обо@@ался.

[Sergey_A.]

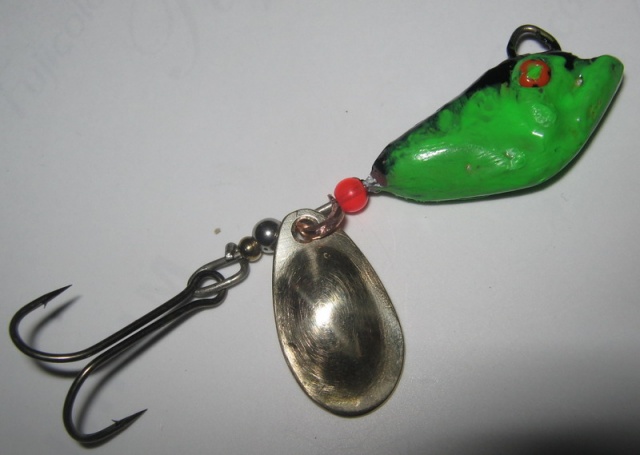

Тейл-спиннер, кажись так называется эта штука))))

[Буратино]

Тейл-спиннер, кажись так называется эта штука))))

A  по моему, просто переднеогруженная вертушка. Тейл-спиннеры "слегка"другие.

[alexanderkom]

Тейл-спиннер, кажись так называется эта штука))))

А лепесточки на блесны как делаете?

[Sergey_A.]

А лепесточки на блесны как делаете?

Материал - по разному. В данном случае 50 современных копеек расплющенных. Только обязательно проверить магнитом. До 2006 были латунные, сейчас стальные с покрытием. п
Плющим, шлифуем, вигибаем, вырезаем, шлифуем, полируем.

Выгибаю простейшим приспособлением. См.рис.. Два куска текстолита с вырезнным отверстием стягиваем болтами, предварительно зажав между ними заготовку. Выколачиваем изгиб деревянным пуансоном.

[gen]

Имею вот такие пластины посеребренная латунь толщина 0.5мм, отдам в хорошие руки за символическую плату или за готовое изделие
